Leçon mécanique : tarauder/poser un hélicoil sur un filetage de pédalier abimé

Qu’il s’agisse d’une chute ou d’un mauvais montage, un filetage foiré peut avoir des conséquences radicales pour des pièces bien souvent onéreuses. Heureusement, même quand tout semble perdu, il reste une solution. Voici comment se servir d’un taraud et le cas échéant poser un hélicoil pour remplacer un filetage.

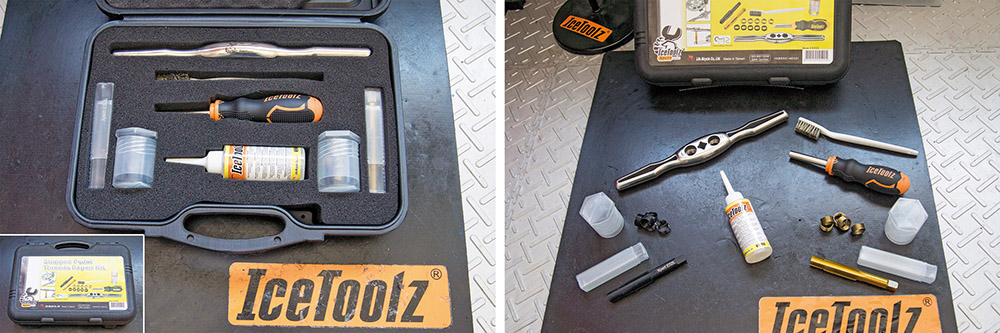

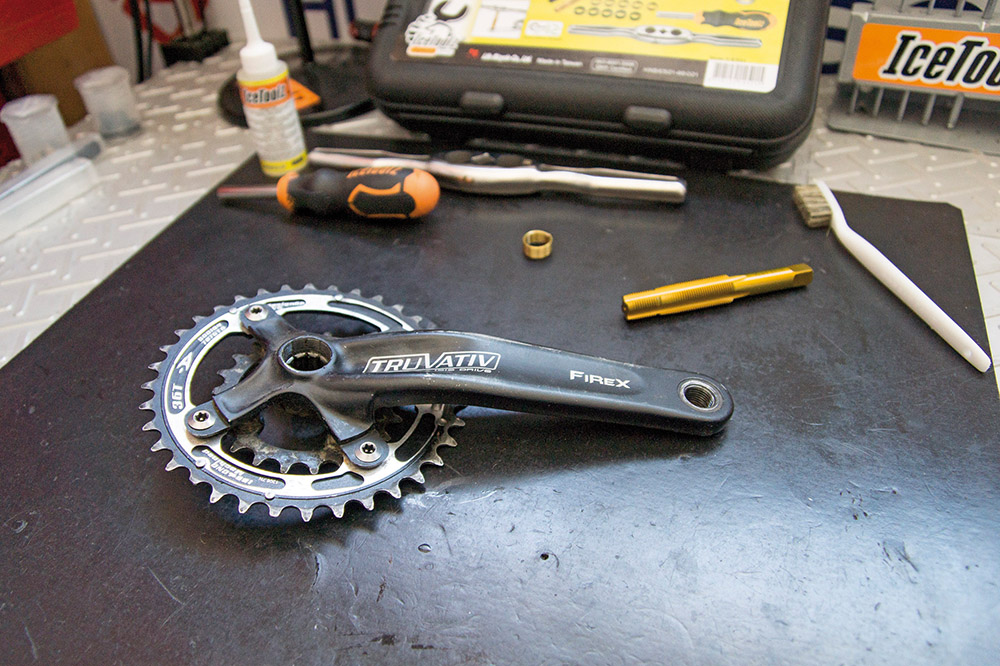

1) Le kit présenté ici permet de refaire ou poser un hélicoil sur un filetage de manivelle, mais il existe d’autres kits du même genre pour récupérer un filetage de patte de frein à disque, ou autre. Certains kits permettent aussi de re-tarauder à la taille au dessus sans poser d’hélicoil dans le cas d’une vis standard (M5 au lieu de M4 sur une patte de disque par exemple).



2) Tout d’abord, sélectionnez dans le kit le bon coté de filet (le filetage manivelle est inversé). Sur notre kit, les différents côtés sont facilement identifiables grâce aux couleurs (or coté droit et noir coté gauche).

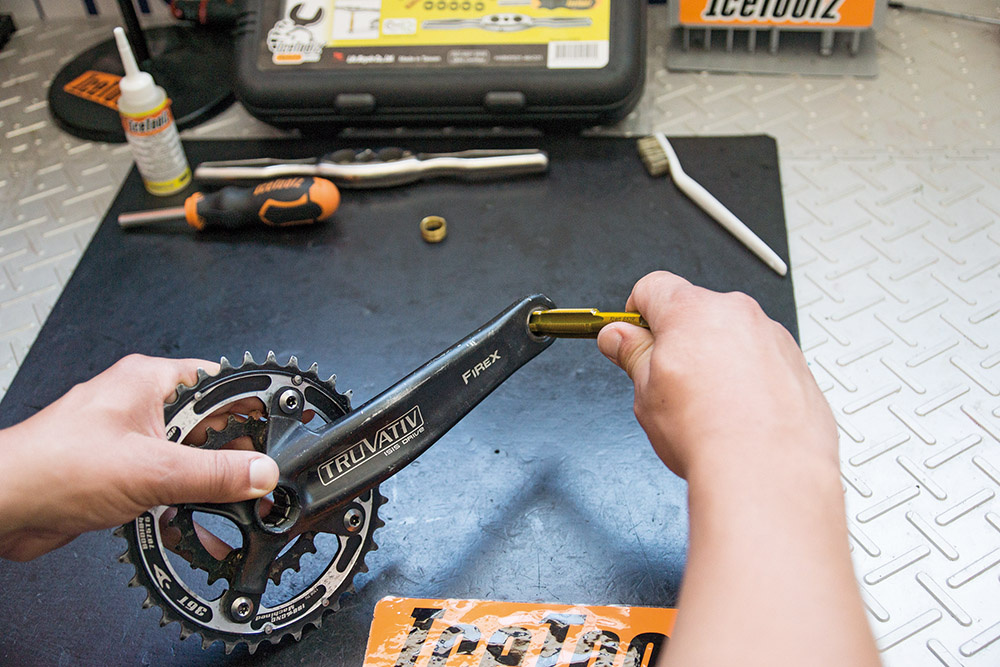

3) Puis, passez le taraud dans le filetage de la manivelle, la première partie du taraud correspond au filetage standard de la manivelle, en repassant le taraud à la main on peut refaire le filetage à l’identique si celui-ci n’est pas trop abimé

4) Dans le cas d’un filetage trop endommagé ou si le filet a été arraché suite à un choc la pose d’un hélicoil est indispensable. Vissez le taraud à la main jusqu’à faire mordre la deuxième partie plus épaisse.

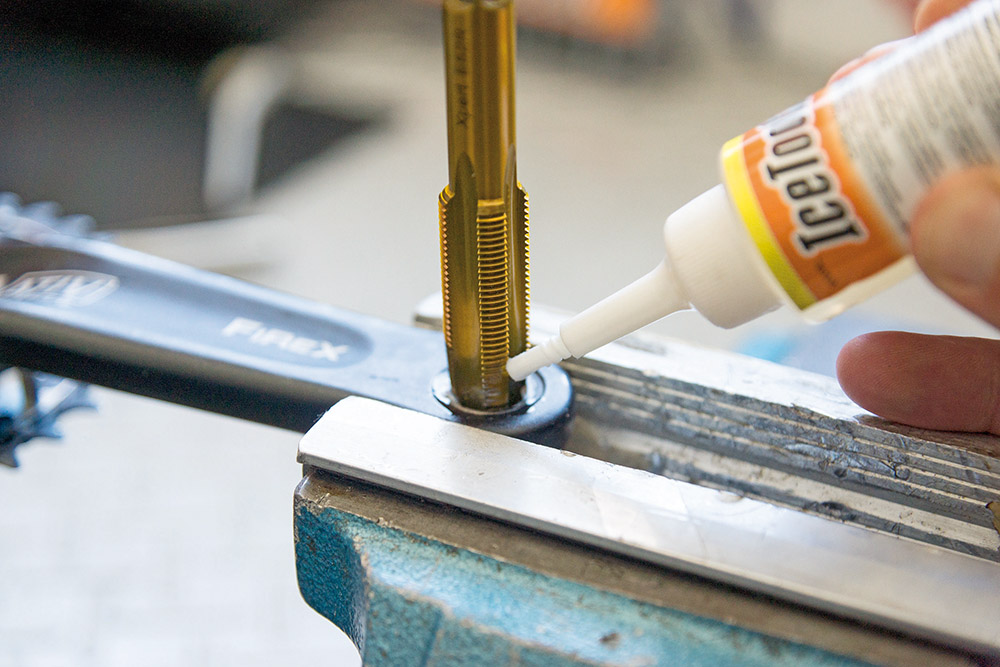

Rajoutez de l’huile de coupe pour faciliter le taraudage.

Photo4A

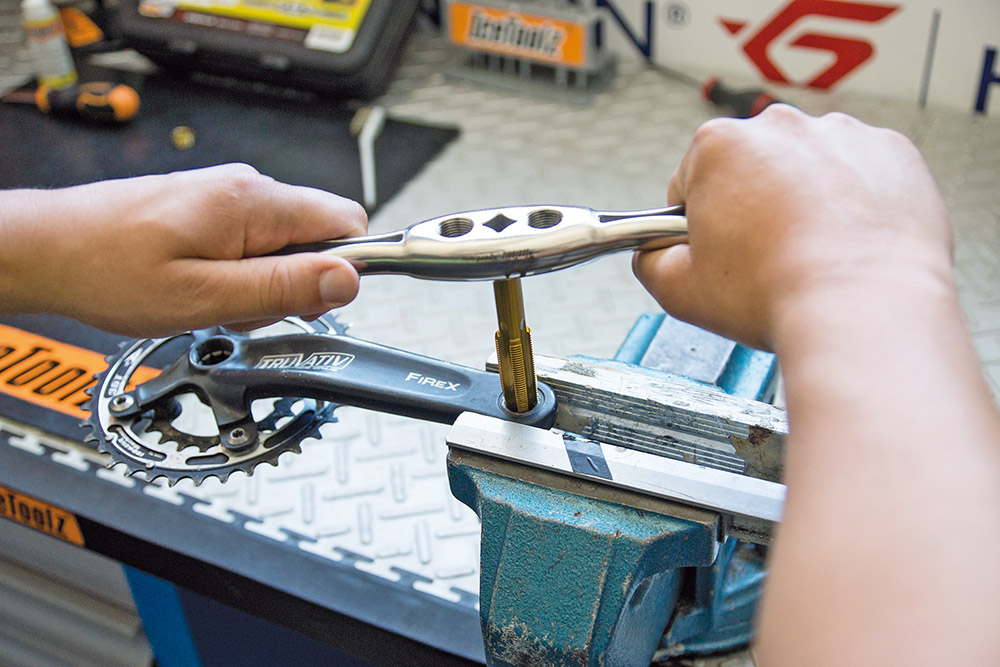

Placez la filière et commencez à tourner dans le sens du filetage en faisant un demi tour dans le sens inverse de temps en temps afin d’évacuer les copeaux et faire un filet plus propre.

Photo4B

Photo5A

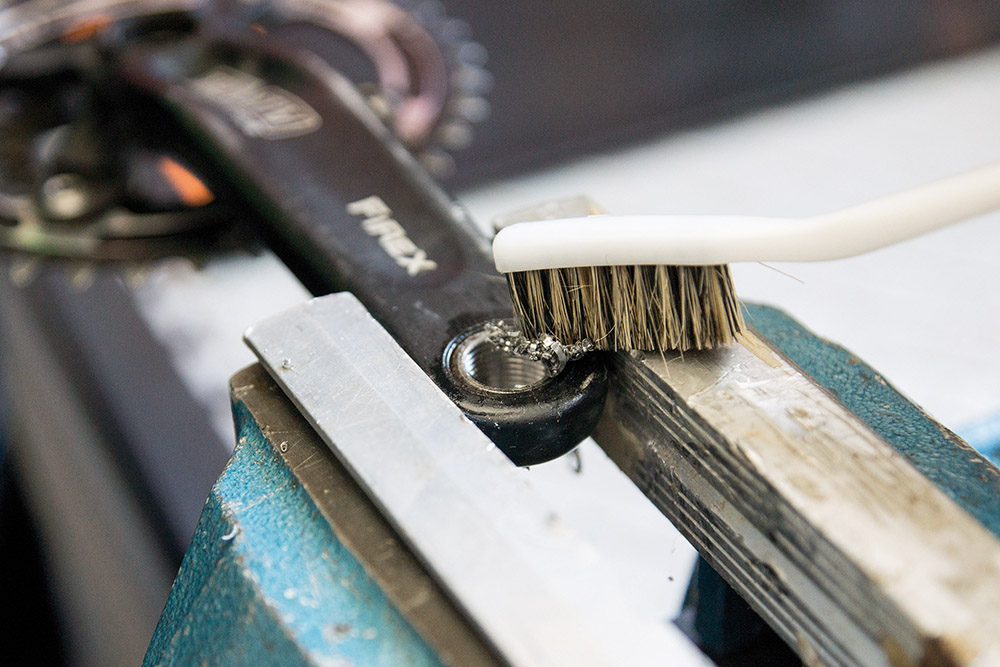

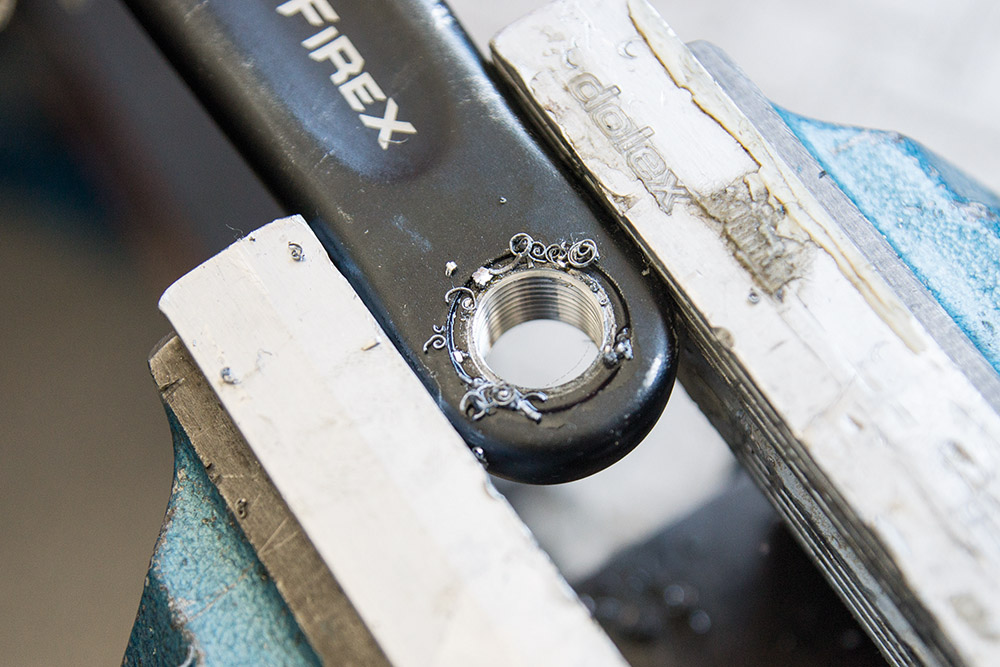

5) Rajoutez de l’huile de coupe lorsque nécessaire et continuez jusqu’à ce que le taraud traverse la manivelle. Ebavurez avec la petite brosse métallique.

Photo5B

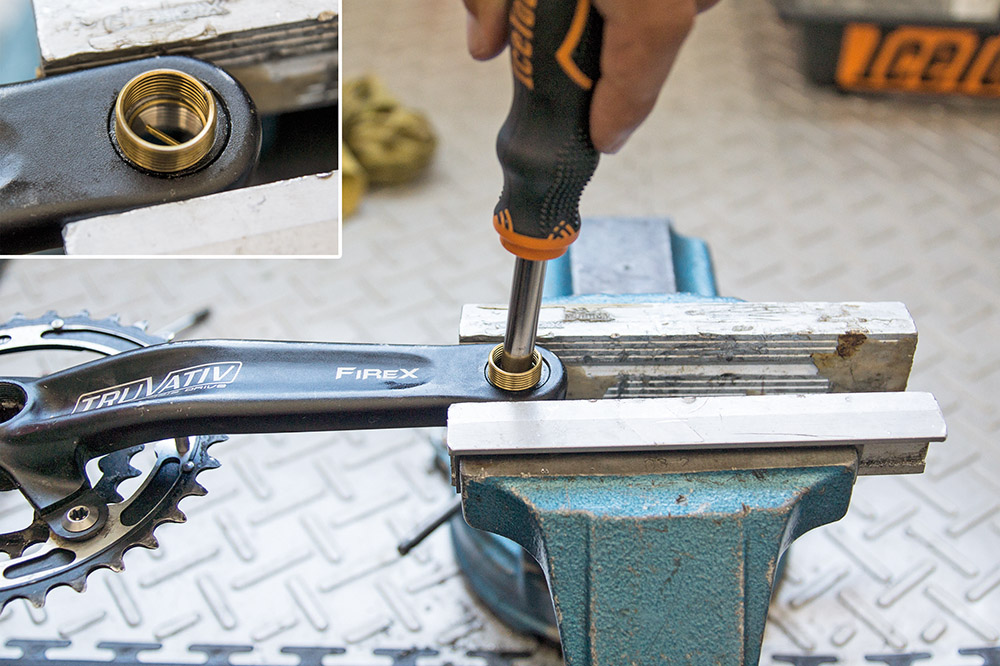

6) Placer ensuite l’hélicoil dans la filière, le trou prévu à cet effet va permettre de mettre plus facilement celui-ci dans la manivelle. Sur certaines marques de kit, l’hélicoil se visse directement dans la manivelle.

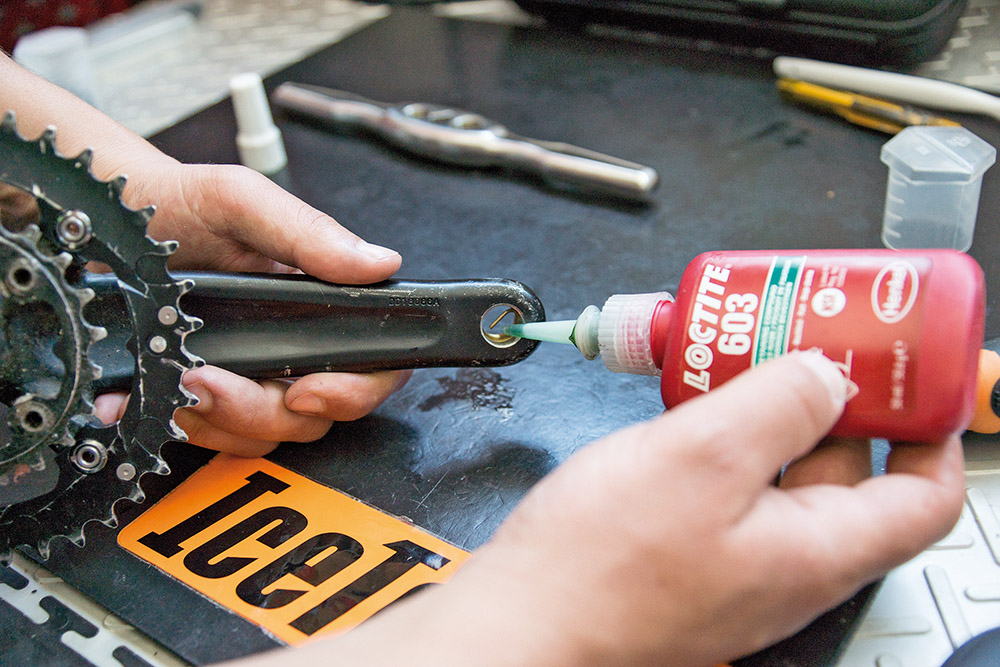

7) Si vous avez l’habitude de démonter fréquemment vos pédales, il peut être utile de rajouter un peu de frein filet sur le filetage afin de s’assurer que l’hélicoil ne bougera pas.

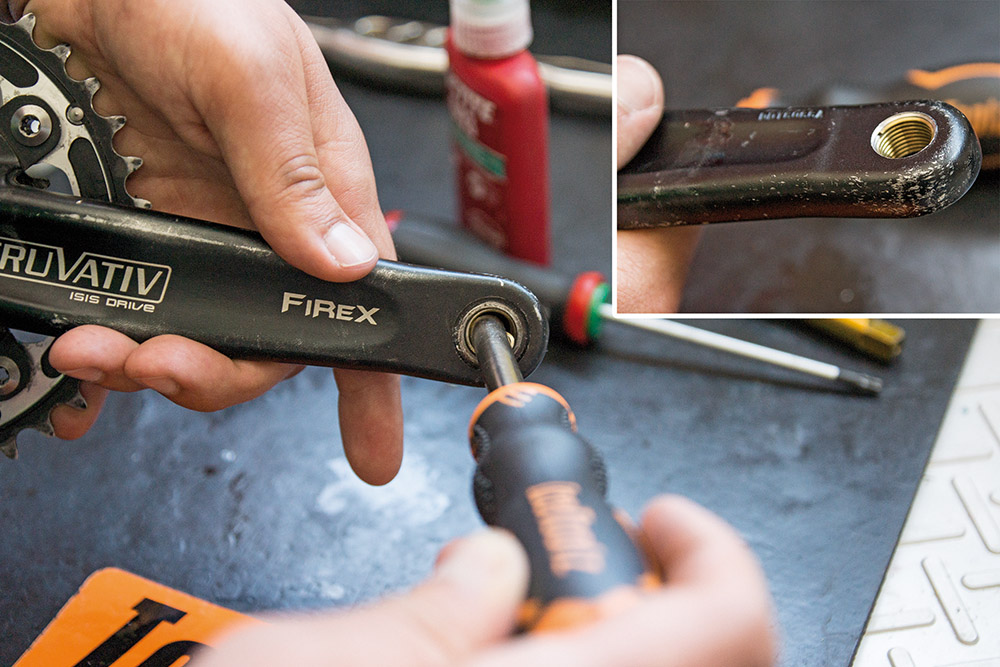

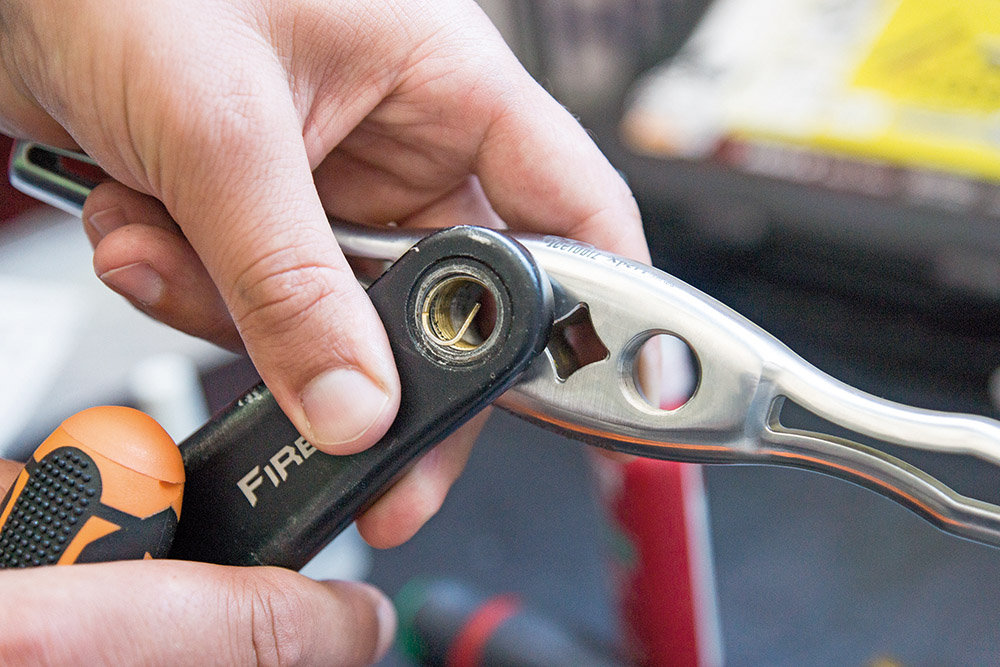

8) Placez la filière contre la manivelle puis tournez l’hélicoil jusqu’à ce qu’il pénètre dans la manivelle.

Photo8A

Photo8B

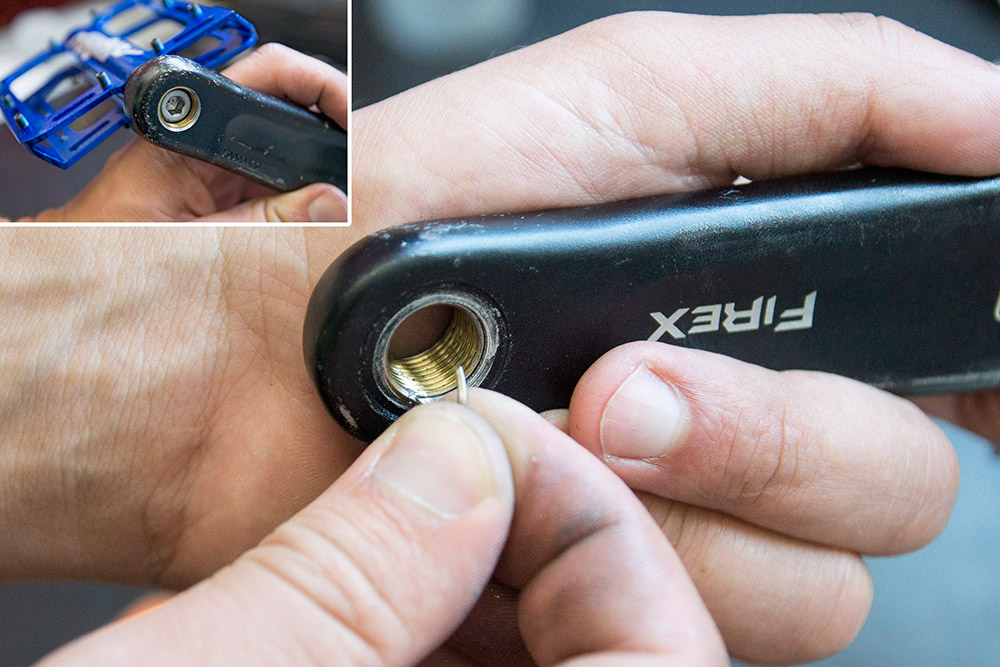

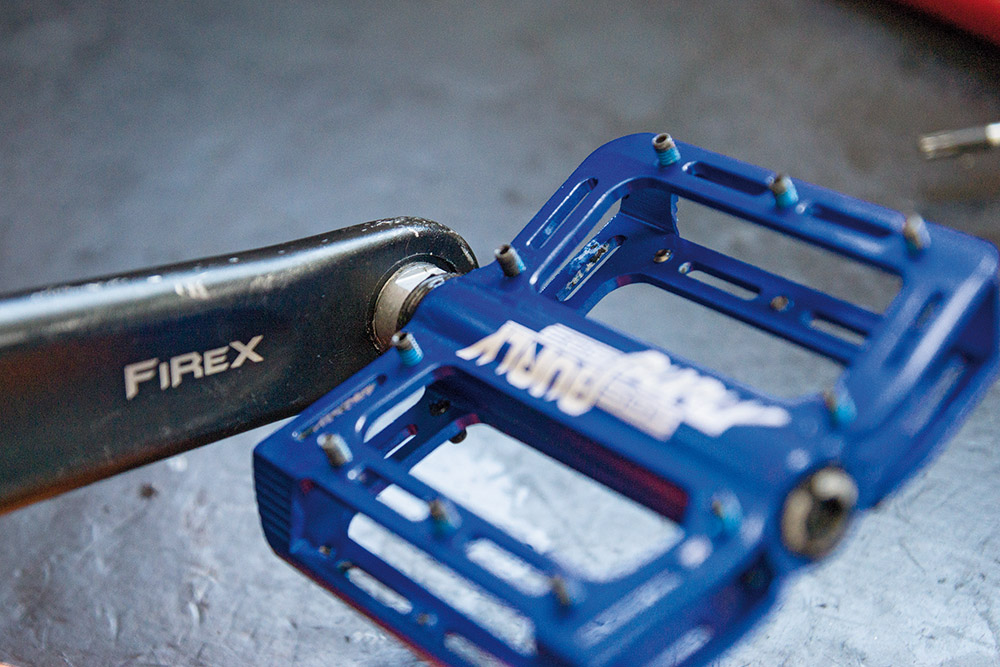

9) Une fois arrivé en bout de filetage, cassez l’embout guide proprement et remontez votre pédale, la réparation est effectuée !
Photo9A

Photo9B
