Rubrique Technique: Entretenir les axes et roulements Santacruz et utiliser le pistolet à graisse

Aujourd’hui on ressort un article de notre blog vieux de 2012 mais toujours d’actualité dans notre rubrique technique :

Comment faire l’entretien et le remplacement des axes et roulements chez Santacruz et comment utiliser la pompe à graisse!

Notre exemple est le Santacruz Tallboy Carbone mais excepté les codes des outils (ces outils sont spécifiques à Santacruz et souvent spécifiques au modèle.) La procédure est la meme sur tous les VPP et très similaires sur les APP.

Vous pourrez retrouver ces outils sur notre site ou sur demande auprès de notre service commercial.

Outils Nécessaires :
– Arrache roulement 7900 (réf SAOUEXT « 7900 »)
– Arrache roulement 7902 (réf SAOUEXT « 7902 »)
– Presse à roulements 7900/7902/6902 (réf SAOUPRE « 6902/7900/7902 »)
- Pistolet à graisse (fournis avec le cadre) (réf SAOUGRA + graisse réf SAOUGRP)
- 2 clés plates « US » de 11/16’’ ou clé à molette
– 2 clés plates « US » de  9/16’’ ou clé à molette
- Loctite 242 ou 243 (= bleu)
- Maillet
- Pointeau
- Ensemble de clés Allen
- Clé dynamométrique ( ATTENTION : la plupart des vis du cadre étant en titane, n’utilisez que des clés en bon état sous peine de détériorer les têtes)

Le Tallboy comme tous les Santacruz de dernière génération a été conçu pour être réparé facilement ! Pas besoin de tout démonter (pédalier, etc…) pour l’entretenir !

Etape 1 : Retirez la biellette supérieure

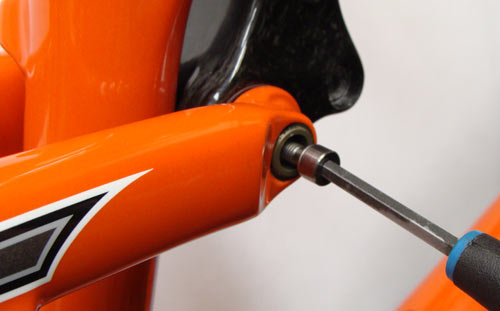

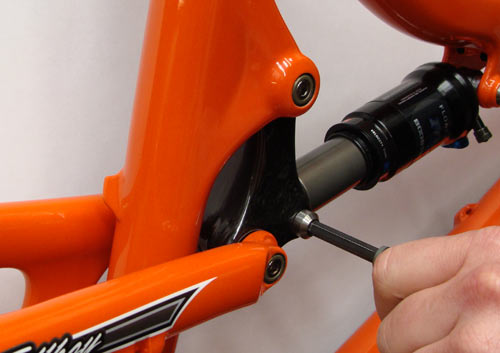

1. a) Utilisez une clé Allen de 6mm pour retirer l’axe arrière de l’amortisseur.

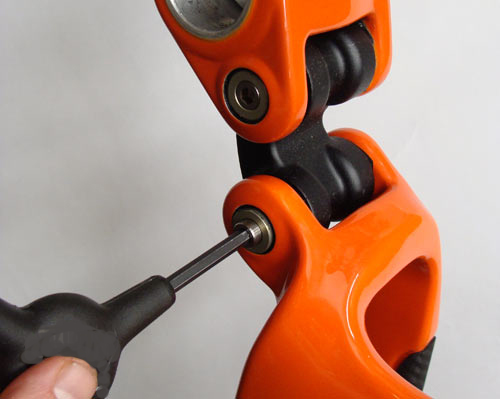

2. b) à l’aide d’une clé allen de 4mm, retirez les 2 vis de la biellette supérieure.

3. c) Une fois les vis retirées, utilisez la même clé allen pour sortir les cônes en dehors de l’axe. Poussez les d’avant en arrière jusqu’à ce qu’ils sortent (il arrive qu’ils soient « collés »).


4. d) Insérez une clé allen de 5mm à l’intérieur de l’axe du pivot d’où proviennent les cônes. Dévissez dans le sens inverse des aiguilles d’une montre pour retirer l’axe.


5. e) Il arrive parfois que l’axe inférieur soit bloqué dans la biellette. Si vous ne voyez pas l’axe sortir du côté droit, mais que le bras s’est un peu écarté de la biellette du côté gauche, tapez doucement à gauche à l’aide d’un maillet pour le « décoller ».

ATTENTION : Ne pas forcer  dans ces cas-là.
6. f) Retirez l’axe supérieur et retirez la biellette supérieure.
Etape 2 : Retirer la biellette inférieure

1. a) A l’aide d’une clé Allen de 5mm, retirez les 2 vis de la biellette inférieure (du côté opposé au pédalier).

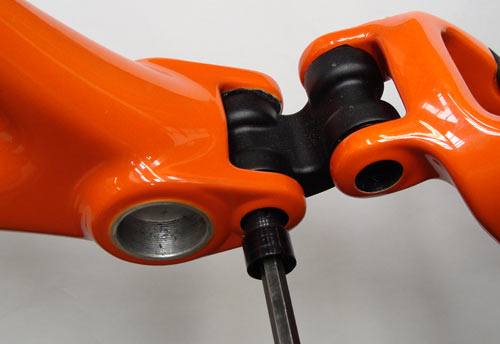

2. b) Une fois les vis retirées, utilisez la même clé allen pour sortir les cônes en dehors de l’axe. Poussez les d’avant en arrière jusqu’à ce qu’ils sortent (il arrive qu’ils soient « collés »).

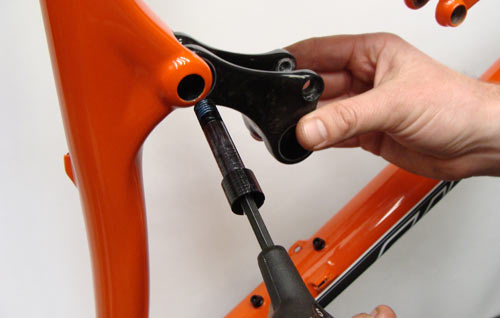

3. c) A l’aide d’une Allen de 8mm, desserrez et retirez les axes.

Etape 3 : Retirer les capuchons et joints de la biellette inférieure

1. a) Retirer à la main (ou à l’aide d’une tige quelconque)  les 4 capuchons.

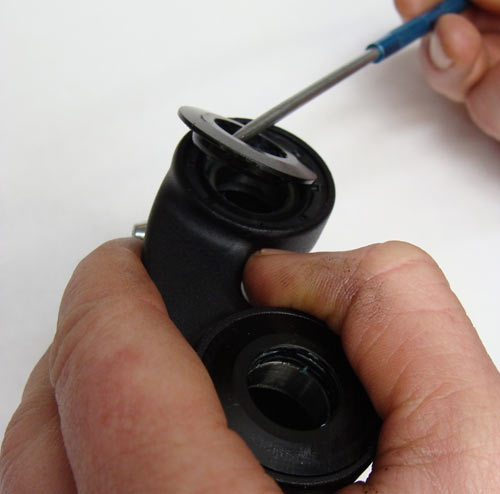

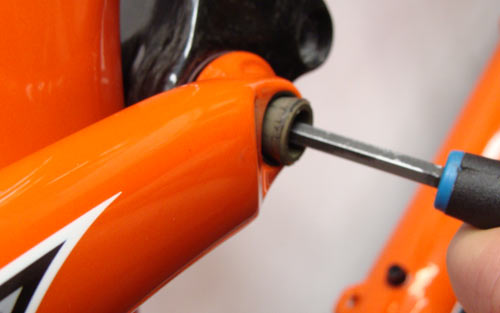

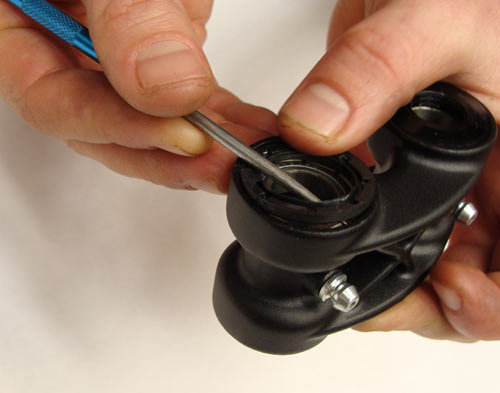

2. b) Retirez les 4 joints avec un pointeau ou petit tournevis plat.

Etape 4 : retirer les roulements de la biellette inférieure

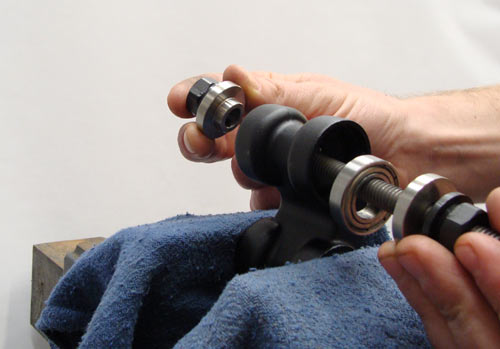

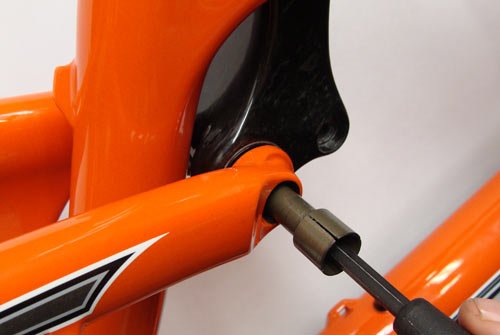

1. a) Mettre en place l’outil (« arrache roulement 7902 ») comme sur la photo, avec la petite partie à l’intérieur du roulement. La partie plate de l’outil doit s’appuyer contre le roulement.

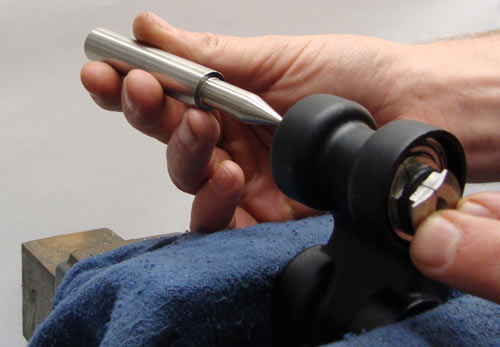

2. b) Approchez la tige pointue entre les deux parties de ce dernier et insérez-la.
3. b) A l’aide d’un chiffon ou d’un quelconque rembourrage de protection, bloquez la moitié de la biellette dans un étau. Sinon, serrer dans un étau comme indiqué à l’aide des capuchons pour protéger la biellette.

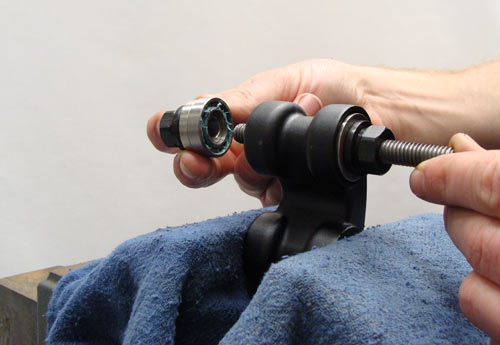

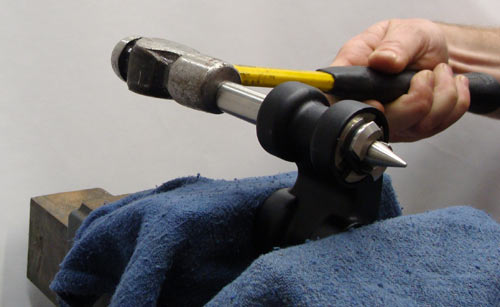

4. d) Utilisez un marteau ou un maillet pour extraire les roulements de la biellette. Les roulements n’ont pas été montés avec de la Loctite comme sur la première génération des Blur, donc ils devraient sortir facilement.

5. e) Répétez l’opération pour les 3 autres roulements. (Si vous rencontrez des difficultés pour retirer un des roulements, regardez à la fin des instructions pour une méthode alternative.)

Etape 5 : Nettoyer la biellette inférieure

1. a) Une fois que la totalité des roulements ont été extraits, nettoyez l’intérieur de la biellette pour retirer les vieilles graisses et poussières. (nous utilisons les dégraissants Muc Off comme celui-CI ou pour les éco-responsable celui-CI) Il est important que l’intérieur de la biellette soit propre et dégraissé.

Etape 6 : Installer les nouveaux roulements de la biellette inférieure

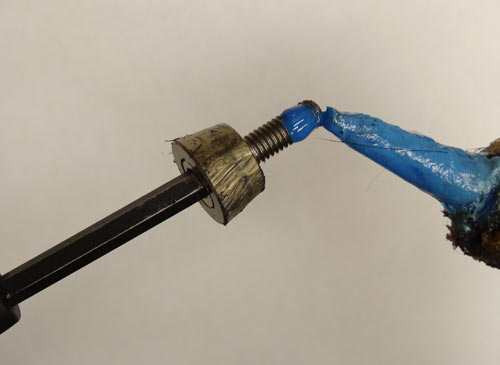

1. a) Assemblez la presse (« presse à roulements 6902/7900/7902 »)  ainsi qu’un des nouveaux roulements sur la biellette comme sur la photo, avec la face ouverte du roulement face à la biellette. Approchez à la main les écrous, et assurez-vous que le roulement soit bien aligné avec la biellette.

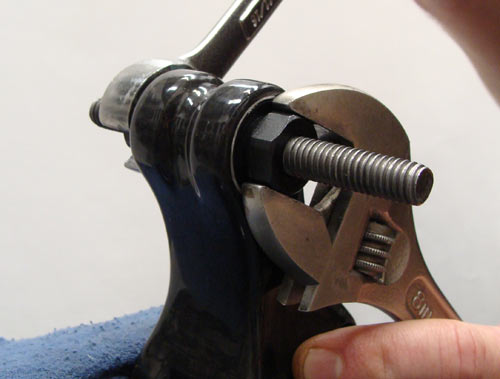

2. b) Utilisez une paire de clés 11/16’’ ou deux clés à molette pour serrer le roulement vers l’intérieur de la biellette. Arrêtez immédiatement de serrer et recommencez l’opération si le roulement se met de travers.

3. c) Mettez en place le second roulement.

4. d) Répétez l’opération pour tous les autres roulements.

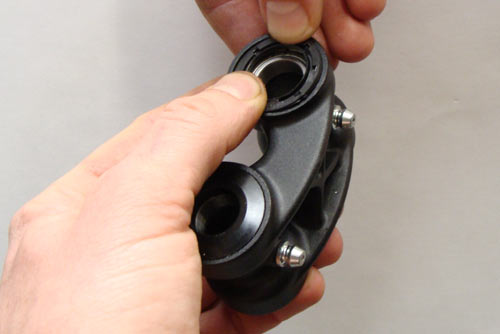

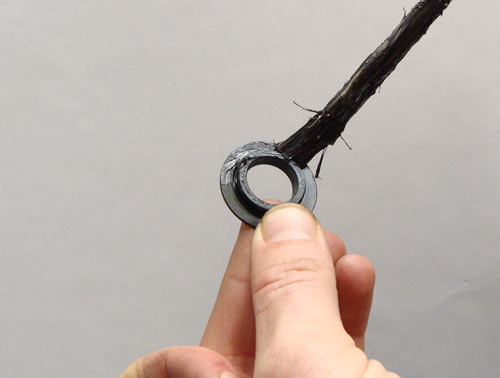

5. e) Mettez en place les joints avec le côté lisse à l’intérieur. Il est important qu’ils soient bien enfoncés régulièrement ; si nécessaire, aidez-vous d’un outil (ex : clé Allen de 5mm) pour le presser sur toute sa circonférence.


6. f) Appliquez une fine couche de graisse (voir ICI pour les graisses) sur la partie interne des capuchons et installez-les à l’intérieur des joints. Faites les tourner pour vous assurer qu’il n’y ait pas de frictions excessives au niveau des joints. Si il y en a trop, retirez le capuchon et renfoncez le joint.

Etape 7 : Installer la biellette inférieure

1. a) Nettoyez les axes / cônes / vis de toute trace de graisse et Loctite.

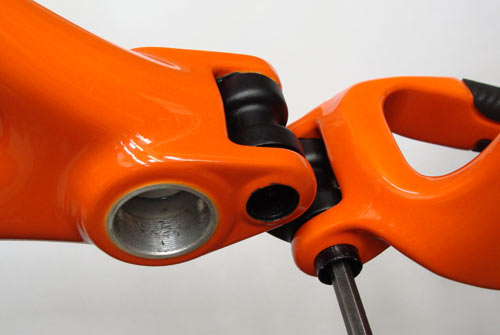

2. b) Commencez par installer la biellette inférieure sur le bras oscillant.

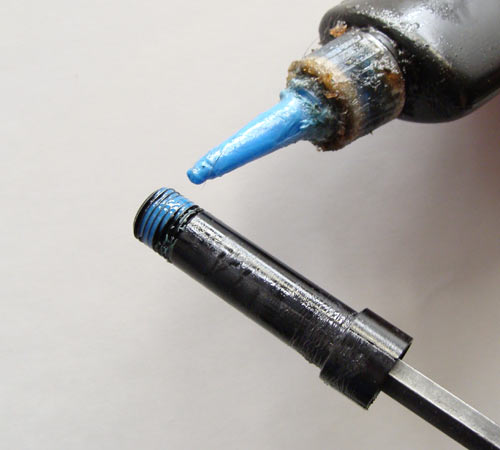

3. c) Appliquez de la Loctite 242 sur les filetages et recouvrez la partie externe de l’axe avec de la graisse.

4. d) Utilisez une clé Allen de 8mm pour serrer l’axe. L’axe doit être seulement ajusté, pas serré. Imaginez lorsque vous ajustez le jeu dans votre jeu de direction  : la vis du capot de votre potence est « peu » serrée, mais il n’y a pas de jeu pour autant. Serrer à environ 35 in/lbs (= 4 N.m). Ne pas trop serrer !

5. e) Appliquez de la graisse sur la partie extérieure des cônes et mettez une goutte de Loctite 242 sur les filet des vis. Serrez à 110 in/lbs (12N.m).

Etape 8 : Retirer les roulements du pivot supérieur



1.a) Retirer les 4 capuchons et joints à l’aide d’un pointeau ou tournevis plat.

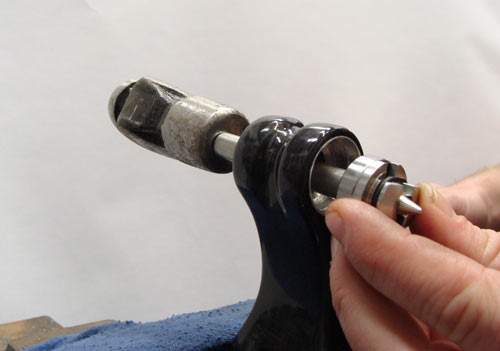

2.b) Mettre en place l’outil (« arrache roulement 7900 ») comme sur la photo, avec la petite partie à l’intérieur du roulement. La partie plate de l’outil doit s’appuyer contre le roulement.
3. c) Approchez l’outil pointu entre les deux parties de ce dernier et insérez-le.
4. d) A l’aide d’un chiffon ou d’un quelconque rembourrage de protection, bloquez la moitié de la biellette dans un étau. Sinon, serrer dans un étau comme indiqué à l’aide des capuchons pour protéger la biellette.

5.e) Utilisez un marteau ou un maillet pour extraire les roulements de la biellette. Les roulements n’ont pas été montés avec de la Loctite comme sur la première génération des Blur, donc ils devraient sortir facilement.

6.f) Répétez l’opération pour les 3 autres roulements. (Si vous rencontrez des difficultés pour retirer un des roulements, regardez à la fin des instructions pour une méthode alternative.)

Etape 9 : Installer les nouveaux roulements de la biellette supérieure

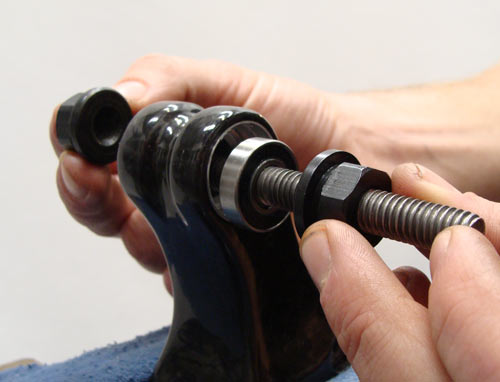

1. a) Premièrement, installez les roulements supérieurs (7900). Rentrez-les l’un après l’autre avec la « presse à roulements 7900/7902/6902 ». Aucun insert n’est nécessaire entre la presse et le roulement pour la biellette supérieure. La presse vient directement s’appuyer sur le roulement. Insérez les roulements avec la face noire à l’extérieur !



2. b) Utilisez une paire de clés 11/16 ‘’ ou de clés à molette pour serrer l’outil et mettre le roulement en place. Stoppez immédiatement et recommencez l’opération si vous sentez que le roulement commence à se mettre de travers.

3. c) Mettez en place les joints avec le côté lisse à l’intérieur. Il est important qu’ils soient bien enfoncés régulièrement ; si nécessaire, aidez-vous d’un outil (ex : clé Allen de 5mm) pour le presser sur toute sa circonférence.
4. d) Appliquez une fine couche de graisse sur la partie interne des capuchons et installez-les à l’intérieur des joints. Faites les tourner pour vous assurer qu’il n’y ait pas de frictions excessives au niveau des joints. Si il y en a trop, retirez le capuchon et renfoncez le joint.

Etape 10 : Installer la biellette supérieure

1. a) Nettoyez les axes / cônes / vis de toute trace de graisse et Loctite.
2. b) Installez les joints et capuchons sur tous les roulements.
3. c) Maintenez les capuchons sur les roulements supérieurs et faites glisser la biellette en son emplacement sur ​​le triangle avant
4. d) Utilisez une clé Allen de 5mm pour serrer le plus petit axe dans la biellette. L’axe doit être juste mis en place, pas serré à outrance Utilisez une clé Allen de 8mm pour serrer l’axe. L’axe doit être seulement ajusté, pas serré. Imaginez lorsque vous ajustez le jeu dans votre jeu de direction  : la vis du capot de votre potence est « peu » serrée, mais il n’y a pas de jeu pour autant. Serrer à environ 30 in/lbs (= 3.5 N.m). Ce n’est pas sur-serrer.

5. e) Appliquez de la graisse sur la surface externe des cônes et mettez une goutte de Loctite sur la vis. Serrez à 100 in/lbs (11N.m).
6. f) Répétez l’opération de a à d pour l’axe inférieur.
7. g) Appliquez de la Loctite 242 sur le filetage de la vis de l’amortisseur, et remontez votre amortissuer (serrer à 140 in/lbs (15N.m)). Assurez-vous que la rondelle soit en place sous la tête de la vis.

Etape 11 : Utilisation de la pompe à graisse Santa Cruz

1. a) Suivez les instructions fournies dans la boîte comprenant le pistolet à graisse + cartouche de graisse. Appuyez sur la gâchette jusqu’à ce que vous n’ayez plus de poche d’air (vous sentirez une résistance dans la poignée).
2. b) A l’aide d’une clé de 9/16 (ou clé à molette) et d’une pince, desserrer l’embout sur le pistolet (il doit être libre).

Cet embout avec écrou/contre écrou actionne un système de pince qui va se refermer sur le graisseur une fois vissé. Si vous clipsez en force le pistolet sur le graisseur celui-ci va finir par se clipser mais va retenir le graisseur prisonnier et il sera impossible de retirer le pistolet sans arracher le graisseur.

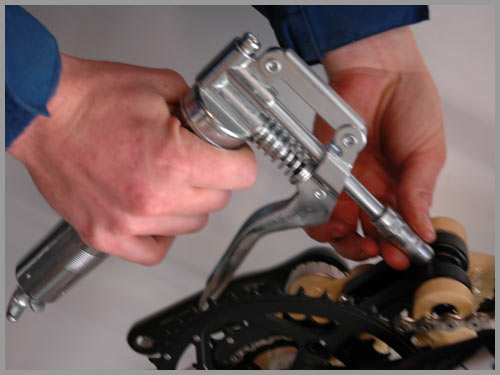

3. c) Clipsez la pompe sur un des graisseurs et vissez à la main l’embout

4.d) Pressez jusqu’à ce que la pression augmente ; vous devez voir la graisse usée sortir sur les côtés de la biellette.

5. e) Dévissez l’embout à la main de manière a ce qu’il soit libre, et déclipsez délicatement la pompe. Ne pas forcer ni tirer de travers, vous risqueriez d’endommager un graisseur.

Faites de même pour l’autre graisseur.

Recharge de la cartouche de graisse pour pistolet à graisse Santacruz: Sur les pistolets de première génération une cartouche de graisse spécifique est nécessaire. Vous pourrez la retrouver directement chez le fabricant ICI

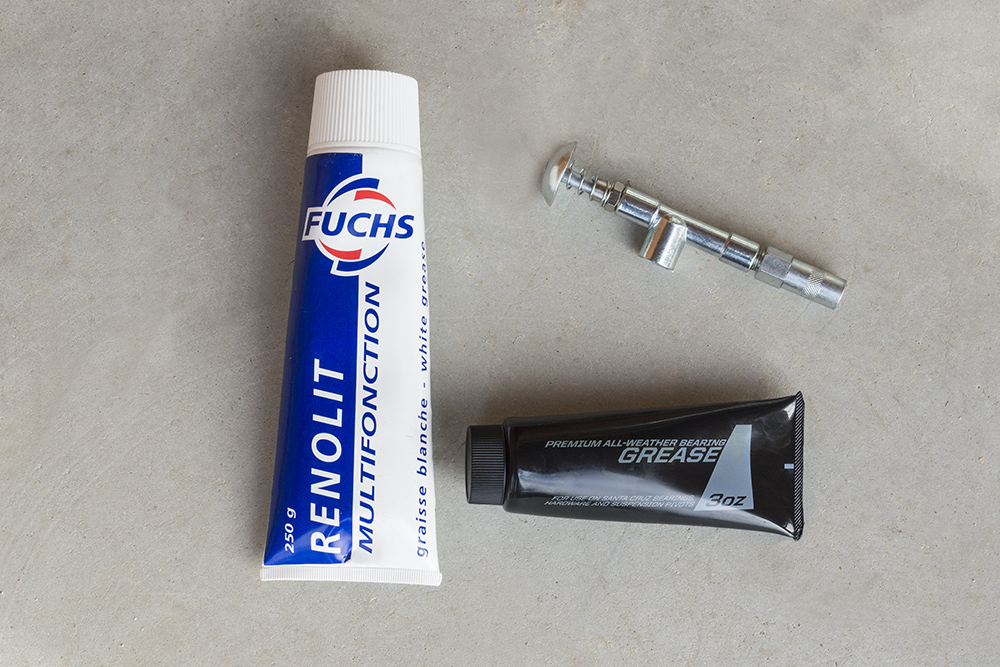

Outils-grease; silkolène pistolet graisse Santacruz

Sur les pistolets de seconde génération la recharge de graisse est du même type que notre graisse Silkolène Renolit.

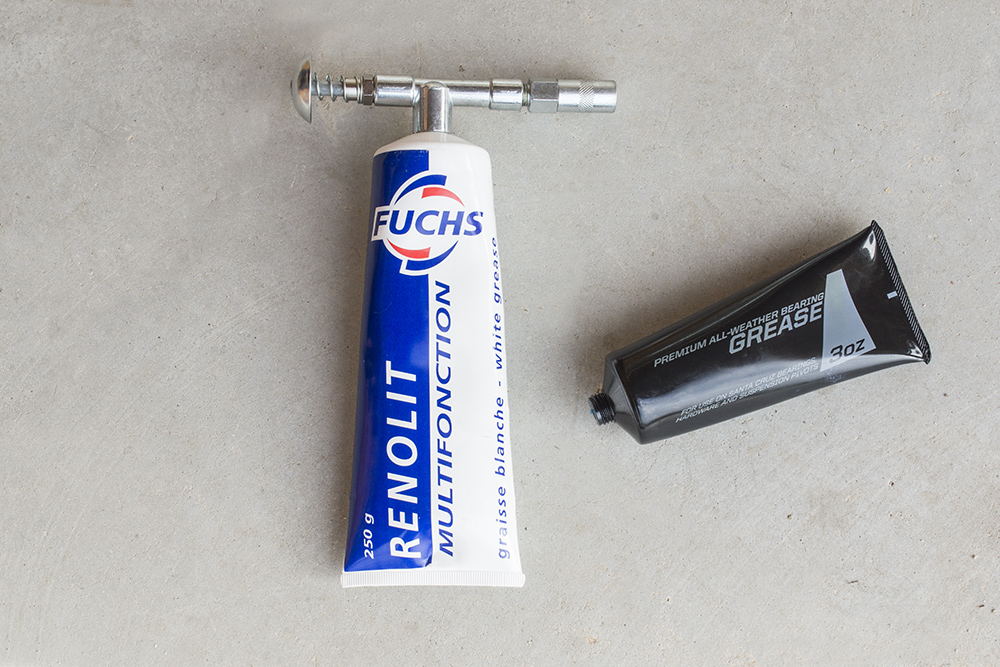

Outils-pompe graisse recharge santa cruz graisseur pompe

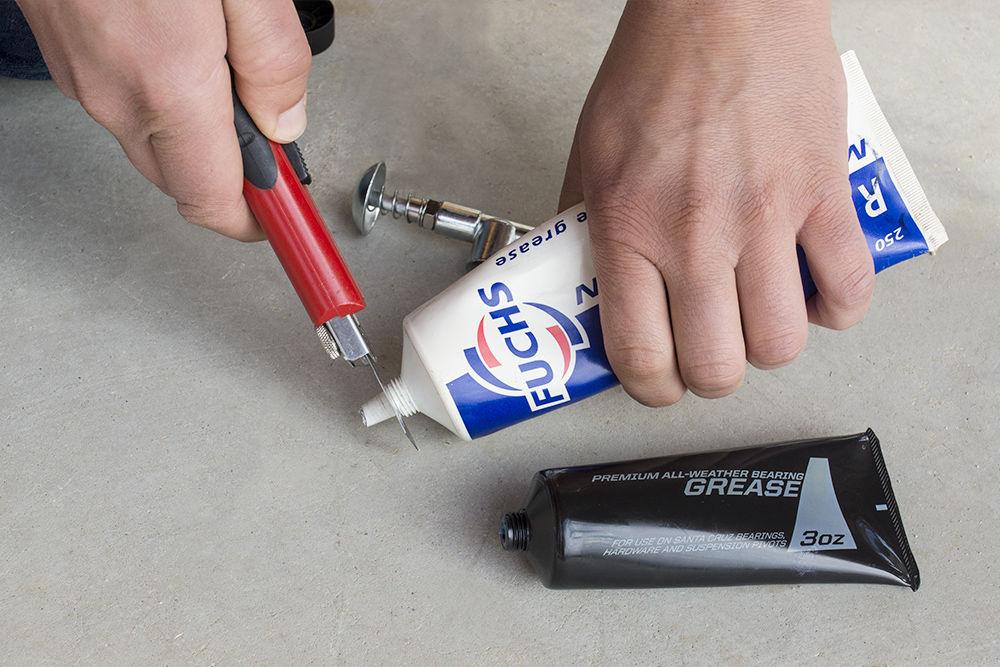

Dévissez simplement le capuchon, coupez le bec verseur au niveau du filetage puis visser la pompe à graisse sur le tube:

grease gun pompe à graisse santacruz recharge

Changement de la patte de dérailleur

1. a) Utilisez une clé Allen de 2,5mm pour retirer les deux vis BTR (assurez-vous que votre clef soit en bon état pour ne pas risquer de détériorer une tête de vis) et retirez la patte.
2. b) Appliquez de la Loctite 242 sur les nouvelles vis et installez la nouvelle patte de dérailleur. Serrez à 25 in/lbs (2.5 N.m).

Un des roulements a explosé lorsque j’ai essayé de le sortir, que faire ?

1. Malheureusement, l’angle de contact des roulements n’est pas très solide ; lorsque vous les poussez dans la direction extérieure, ils vont avoir la fâcheuse tendance à rester dedans. Donc, il arrive qu’une partie (bague extérieure) reste à l’intérieur lorsque vous retirez le roulement. L’arrache roulement 7900 peut être retourné pour récupérer la partie manquante.
Commencez par retirer tous les joints et billes de votre roulement cassé et nettoyez les graisses et poussières, vous f y verrez plus clair. Utilisez l’arrache roulement comme à l’accoutumée mais inversez le sens d’orientation des mâchoires d’extraction. La mâchoire la plus large viendra attraper la cage restante du roulement.
Assurez-vous que la mâchoire prenne bien sur la cage. Une fois que le pilote de l’extracteur est installé, et que tout semble bien en place, frappez la tige pointue quelques fois avec un marteau ou un maillet. La cage extérieure devrait sortir intégralement.
Pour finir même si ces opérations sont bien détaillées et semblent plutôt simple elles nécessitent un minimum d’expérience et de sens mécanique, la moindre hésitation ou erreur risque d’endommager irrémédiablement votre cadre, si vous n’êtes donc pas sur à 110% de vos compétences de mécanicien n’hésitez pas à contacter un mécanicien compétent afin qu’il vous fasse ces opérations dans les règles de l’art.

Dernier détail si Santacruz a pris la peine de créer des outils spéciaux en petite série, c’est bien que un outil bricolé ou un outil du commerce « standard » ne peut convenir et risque lui aussi d’endommager irrémédiablement votre vélo!

Bon ride!
